桥墩 编辑
桥墩是支承桥跨结构并将恒载和车辆活载传至地基的亚筑物、桥台设在桥梁两侧。桥墩则在两桥台之间。桥墩的作用是支承桥跨结构: 而桥台支撑起支承桥跨结构的作用外，还要与路堤衔接并防止路堤滑场。为保护桥台和路堤填土，桥台两侧常做一些防护和导流工程。
多跨桥的中间支承结构称为桥墩。桥墩分为实体墩、柱式墩、和排架墩等。按平面形状可分为矩形墩、尖端形墩、圆形墩等。建筑桥墩的材料可用木料、石料、混凝土、钢筋混凝土、钢材等。
桥墩主要由顶帽、墩身组成。桥台主要由顶帽、台身组成。顶帽的作用是把桥跨支座传来的较大而集中的力，分散而匀称地传给墩身和台身。因此顶帽应采用强度较高的材料建筑，一般用不低于 200级钢筋混凝土建筑，且厚度不小于40厘米。此外，顶帽还须有较大的平面尺寸，为施工架梁及养护维修提供必要的工作面。墩身和台身是支承桥跨的主体结构，不仅承受桥跨结构传来的全部荷载，而且还直接承受土压力、水流冲击力、冰压力、船舶撞击力等多种荷载，所以墩身和台身都具有足够的强度、刚度和稳定性。
桥墩分重力式桥墩和轻型桥墩两大类，也有一说为以下三种分类，实体式桥墩、空心式桥墩、桩或柱式桥墩。
重力式
一般为采用混凝土或石砌的实体结构。墩身上设墩帽，下接基础。它的特点是充分利用圬工材料的抗压性能，借自身的较大截面尺寸和重量承受竖直方向和水平方向的外力，具有坚固耐久，施工简易，取材方便，节约钢材等优点。缺点是圬工量大，外形粗大笨重，减少桥下有效孔径，增大地基负荷；当桥墩较高，地基承载力较低时尤为不利。 重力式桥墩多采用简单的流线型截面形状，如圆端墩、尖端墩、圆角形墩等，以便桥下水流顺畅地绕过桥墩，减少阻水及墩旁冲刷。当水流方向变化不定或与桥梁斜交时，宜采用圆形墩。对受流冰影响的桥墩，应在上游端设破冰棱。非城市的旱桥及不受水流影响的桥墩，则宜采用便于施工的矩形截面。
轻型

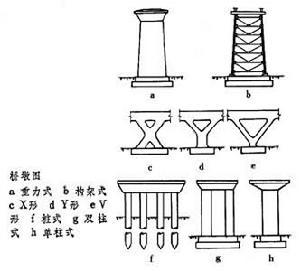

针对重力式桥墩的缺点而出现的桥墩,具有外形轻盈美观，圬工量少，可减轻地基负荷，节省基础工程，便于用拼装结构或用滑升模板施工，有利于加速施工进度，提高劳动生产率等优点。实现轻型桥墩的主要途径为：改用强度较高的材料，改变桥墩的结构形式和桥墩受力情况。①空心桥墩。外形似重力式桥墩，但它是中空的薄壁墩。可采用钢筋混凝土现浇或为预应力混凝土拼装结构，较适用于高桥墩。中国襄渝线(襄樊—重庆)紫阳汉水桥,3号墩高70.5米（基顶以上），壁厚60厘米，是中国目前最高的铁路桥墩。联邦德国修建的奥地利欧罗巴桥墩高146米,壁厚仅35～55厘米。②构架式桥墩。以桁架、刚架为主体的轻型桥墩。如铁路桥采用的钢塔架墩(图b),常与明桥面钢梁配合使用,有全桥轻巧，对地基要求低,墩高适应范围大的特点。在城市、公路桥上常采用X形、Y形、V形等刚架式桥墩（图c、d、e），外形优美，结构新颖。这类桥墩并有减小上部结构计算跨度的优点；但结构受力较为复杂，在设计中应予以注意。③薄壁桥墩。多为采用滑模施工的钢筋混凝土结构。因薄壁墩顺桥方向的尺寸纤细，受纵向水平力时易产生挠曲变形，故又称柔性桥墩。利用桥跨结构将若干个柔性桥墩顶和邻近的刚性桥墩（台）顶以铰或固结相连，形成多跨超静定结构，可使全桥纵向水平力主要由刚性桥墩（台）承担，极大地改善了柔性墩的受力情况。④桩柱式桥墩。为桩式、双柱式、单柱式桥墩的统称。多采用就地灌筑钢筋混凝土建造，也有采用预制构件拼装，或将打入桩组成排架式墩的。在桩式或双柱墩中，桩（柱）的长细比较大时，也具有上述薄壁桥墩的特点，是柔性桥墩的另一种结构形式。
薄壁墩
主要分为钢筋混凝土薄壁墩和双壁墩以及V形墩三类。其共同特点是在横桥向的长度基本和其他形式的墩相同，但是在纵桥向的长度很小。其优点是，可以节省材料，减轻桥墩的自重，同时双壁墩可以增加桥墩的刚度，减小主梁支点负弯矩，增加桥梁美观;V形墩可以间接的减小主梁的跨度，使跨中弯矩减小，同时又具有拱桥的一些特点，更适合大跨度桥的建造。
柔性墩
是在多跨桥的两端设置刚性较大的桥台，中墩均为柔性墩。即墩体的整体刚度很小，在墩顶水平推力的作用下发生较大的水平位移。优点是由于桥墩的水平推力是按各墩的刚度分配的，故分配到每个柔性墩上的水平推力很小。
柱式墩
一般由基础上的承台、柱式墩身和盖梁组成。优点是能减轻墩身自重，节约圬工材料，比较美观，刚度和强度都较大，在有漂流物和流冰的河流中可以使用。
桩式墩
桩式墩是将钻孔桩基础向上延伸作为桥墩的墩身，在桩顶浇筑盖梁。在墩位上的横向可以是一根或多根桩，设置一排桩时叫排桩墩。优点是材料用量经济，施工简便，适合平原地区建桥使用;缺点是跨度不宜做的太大，一般小于13m，且在有漂流物和流速过大的河流中不宜采用。
空心式
可采用钢筋混凝土或混凝土。优点是节省材料，减轻桥墩的自重，施工速度快，质量好，节省模板支架;缺点是，抵抗流水冲击和水中夹带的泥砂或冰块冲击力的能力差，所以不宜在有上述情况的河流中采用。
重力式
是实体的圬工墩，主要靠自身的重量来平衡外力，从而保证桥墩的强度和稳定。主要用c15或c15以上的片石混凝土浇筑，或用浆砌块石和料石，也可以用混凝土预制块砌筑。优点是整体刚度大，抗倾覆性能以及承重性能都很好;缺点是自重大，不宜做的过大而使桥梁自重加大。
